Столбчатые диаграммы: какие бывают и чем отличаются

Столбчатые диаграммы помогают быстро сравнить показатели, найти различия между категориями и показать структуру данных. Но под названием «столбчатая диаграмма» скрывается сразу несколько разных форматов: обычная, горизонтальная, группированная, с накоплением и другие. Каждая из них подходит для своих задач. В статье разберём основные виды столбчатых диаграмм, покажем, когда их использовать и в каких сервисах их можно построить.

Что такое столбчатая диаграмма и когда её используют

Столбчатая диаграмма — способ визуализации данных, в котором значения отображаются с помощью прямоугольных столбцов, расположенных вертикально или горизонтально. Чем выше или длиннее столбец, тем больше показатель.

Столбчатые диаграммы используют в аналитике, маркетинге, финансах, образовании и научных исследованиях. Они подходят для любых данных, которые можно разделить на категории и сравнить между собой.

Например, с помощью столбчатой диаграммы можно показать:

• выручку компании по кварталам;
• количество заявок из разных рекламных каналов;
• распределение бюджета по статьям расходов;
• результаты опроса;
• число сотрудников в разных отделах и многое другое.

Главное преимущество такого формата — наглядность. Человеку проще сравнить длину или высоту нескольких объектов, чем анализировать таблицу с десятками чисел.

Столбчатые диаграммы часто путают с другими типами визуализации. Чтобы выбрать подходящий вариант, полезно понимать различия между ними.

Несмотря на большое количество инструментов визуализации, столбчатые диаграммы остаются одним из самых универсальных форматов. Поэтому большинство аналитических сервисов, электронных таблиц и программ для презентаций предлагают сразу несколько разновидностей таких диаграмм.

Основные виды столбчатых диаграмм

Это не один конкретный формат, а целая группа способов визуализации данных. Везде есть столбцы, оси и подписи. Но разница между ними становится заметна, когда появляется конкретная задача.

Простая столбчатая диаграмма

Каждой категории соответствует отдельный столбец, а его высота или длина показывает значение показателя.

Такой формат используют, когда нужно быстро ответить на вопрос: какая категория показывает лучший результат, а какая — худший. Например, сравнить продажи товаров, количество заявок из разных каналов, число сотрудников по отделам или посещаемость мероприятий.

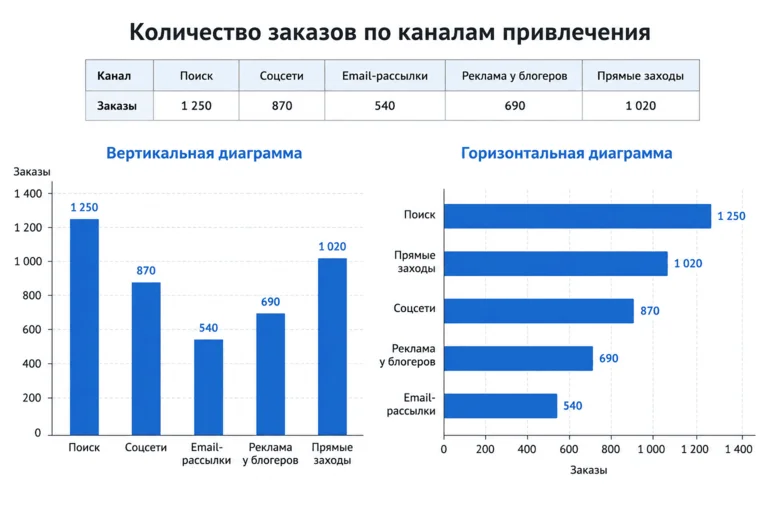

Представим, что интернет-магазин хочет показать количество заказов из разных каналов привлечения за месяц, так будет выглядеть визуализация:

Вертикальный вариант чаще используют, когда категорий немного и подписи короткие. Например, для сравнения продаж по кварталам или количества заказов по месяцам. Горизонтальный удобнее, если названия категорий длинные или их нужно расположить в виде рейтинга.

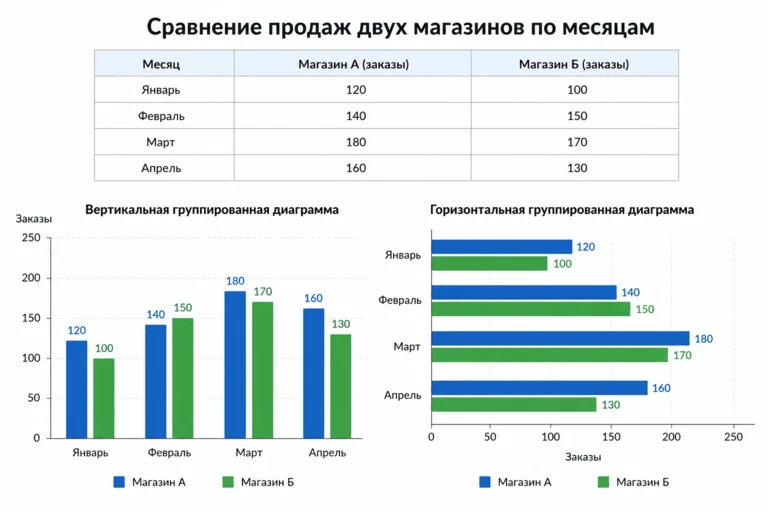

Группированная столбчатая диаграмма

Такая диаграмма позволяет сравнивать сразу несколько показателей внутри одной категории. Например, можно показать продажи двух магазинов по месяцам. Для каждого месяца на диаграмме появится группа столбцов: один для первого магазина, второй для второго.

Такой формат помогает отвечать сразу на два вопроса: как меняется показатель внутри каждой группы и чем группы отличаются друг от друга.

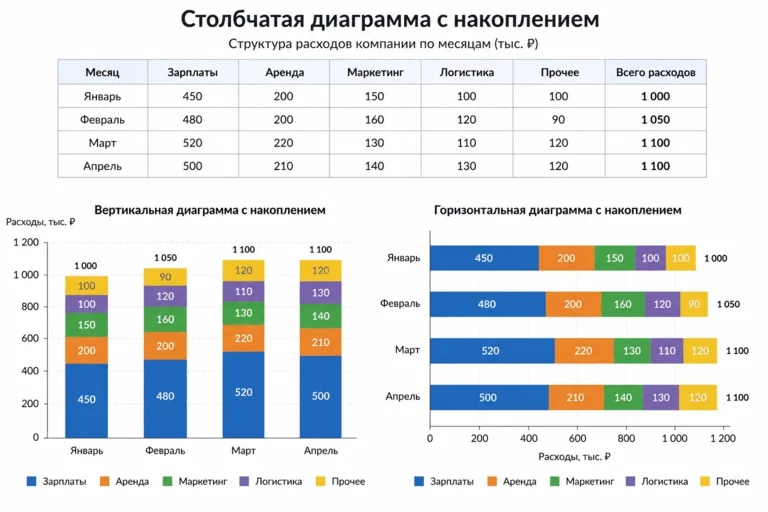

Столбчатая диаграмма с накоплением

Если группированная диаграмма показывает несколько показателей рядом, то диаграмма с накоплением объединяет их в общий столбец. Каждый столбец состоит из нескольких сегментов: их суммарная высота показывает общий результат, а отдельные части позволяют увидеть вклад каждой категории.

Например, можно показать структуру расходов компании по месяцам. Высота столбца будет отражать общий объём расходов, а цветные сегменты — зарплаты, аренду, маркетинг и другие статьи затрат.

Такой формат помогает одновременно анализировать и общий объём, и внутреннюю структуру данных.

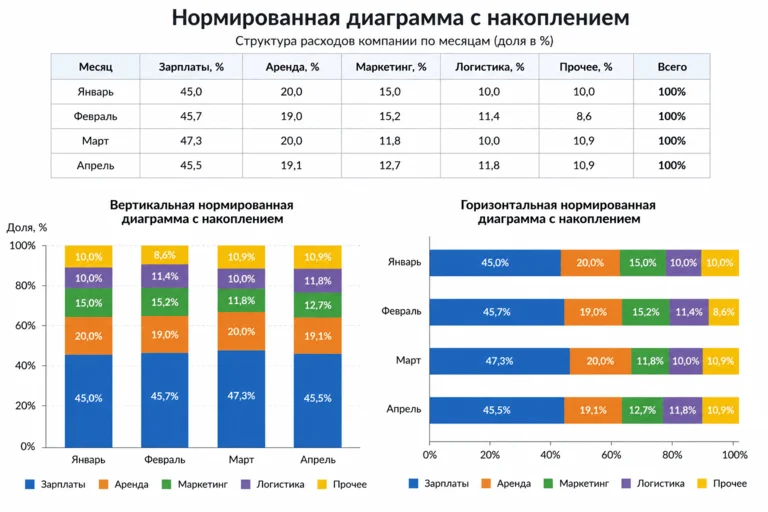

Нормированная диаграмма с накоплением

Этот вариант похож на обычную диаграмму с накоплением, но все столбцы имеют одинаковую высоту в 100%, а вместо абсолютных значений (конкретных цифр) отображаются доли.

Например, компании нужно сравнить структуру продаж за два года, где в одном году общий объём продаж был выше, а в другом — ниже. Если задача состоит в анализе структуры, абсолютные цифры будут только отвлекать, и в этом случае удобнее привести данные к единому масштабу и сравнивать проценты.

Нормированная диаграмма помогает увидеть, как меняется соотношение категорий внутри общей картины.

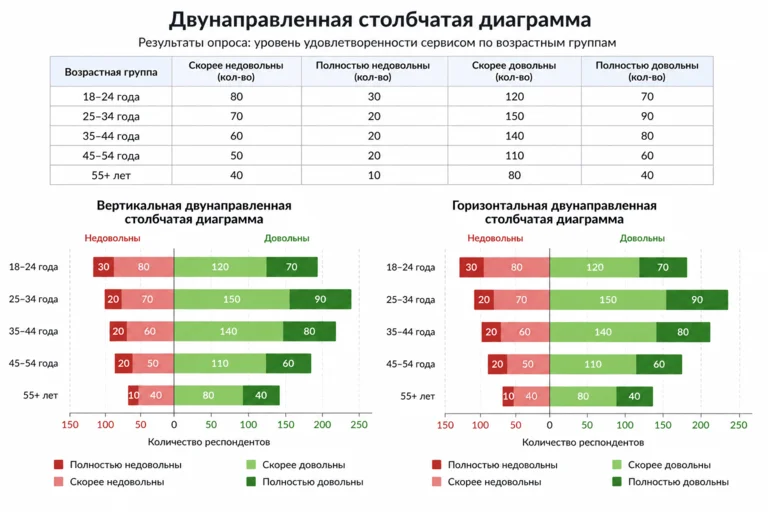

Двунаправленная столбчатая диаграмма

В такой диаграмме часть столбцов располагается справа от центральной оси, а часть — слева. Чаще всего этот формат используют для сравнения двух противоположных групп.

Классический пример — демографическая пирамида, где по одну сторону отображаются, например, мужчины, а по другую женщины, или уровень удовлетворённости услугой.

Так можно сравнивать результаты опросов, положительные и отрицательные отзывы, доходы и расходы, плановые и фактические показатели. Главное преимущество двунаправленной диаграммы заключается в том, что она позволяет быстро увидеть баланс между двумя сторонами и определить, какая из них преобладает.

Где создать столбчатую диаграмму

Столбчатые диаграммы пользуются популярностью и доступны во всех основных сервисах для визуализации данных.

Microsoft Excel

https://excel.cloud.microsoft/ru-ru/

Поддерживает все основные виды столбчатых диаграмм. Можно настроить подписи данных, цвета, легенду, шкалы и другие элементы оформления. Есть офлайн- и онлайн-версия.

Google Таблицы

https://docs.google.com/spreadsheets

Бесплатный онлайн-аналог Excel. Особенно удобен для совместной работы нескольких человек над одним документом.

Canva

https://www.canva.com/ru_ru/

Позволяет создавать диаграммы для презентаций, соцсетей и маркетинговых материалов. В Canva можно загрузить данные вручную или импортировать таблицу, а затем настроить внешний вид диаграммы.

Datawrapper

https://www.datawrapper.de/

Сервис, который часто используют журналисты и исследовательские проекты.

Tableau

https://mkt.tableau.com/no_service.html

Профессиональная платформа для бизнес-аналитики и визуализации данных. Позволяет работать с большими массивами данных, строить сложные отчёты и интерактивные дашборды.

Power BI

https://www.microsoft.com/en-us/power-platform/products/power-bi/

Инструмент бизнес-аналитики от Microsoft может подключаться к различным источникам данных, автоматически обновлять отчёты и создавать интерактивные панели мониторинга.

Как сделать столбчатую диаграмму в нейросети

Нейросетям достаточно «скормить» файл с данными и написать ТЗ на оформление. Подойдут ChatGPT, Claude, Gemini, Microsoft Copilot, а также сервисы вроде Canva AI, Napkin AI, Gamma и Beautiful.ai.

Вот несколько примеров запросов, которые можно адаптировать под свои задачи:

• Построй горизонтальную столбчатую диаграмму по данным: разработчики — 145 сотрудников, менеджеры проектов — 72, аналитики — 58, дизайнеры интерфейсов — 34, тестировщики — 27. Отсортируй категории по убыванию значения.
• Создай группированную столбчатую диаграмму для сравнения продаж двух магазинов. Магазин А: январь — 120, февраль — 140, март — 180, апрель — 160. Магазин Б: январь — 100, февраль — 150, март — 170, апрель — 130. Добавь легенду и подписи данных.
• Построй двунаправленную столбчатую диаграмму по результатам опроса клиентов. Слева покажи отрицательные ответы («полностью недовольны» и «скорее недовольны»), справа — положительные («скорее довольны» и «полностью довольны»). Сгруппируй результаты по возрастным категориям.

Добавьте в промпт детали оформления. Например:

• Используй корпоративные цвета компании из прикрепленного файла.
• Сделай оформление в стиле отчёта для руководства.
• Увеличь размер подписей данных.
• Убери лишние линии сетки.

Частые ошибки при работе со столбчатыми диаграммами

Иногда визуализация получается перегруженной или вводит читателя в заблуждение. Ниже — самые распространённые ошибки.

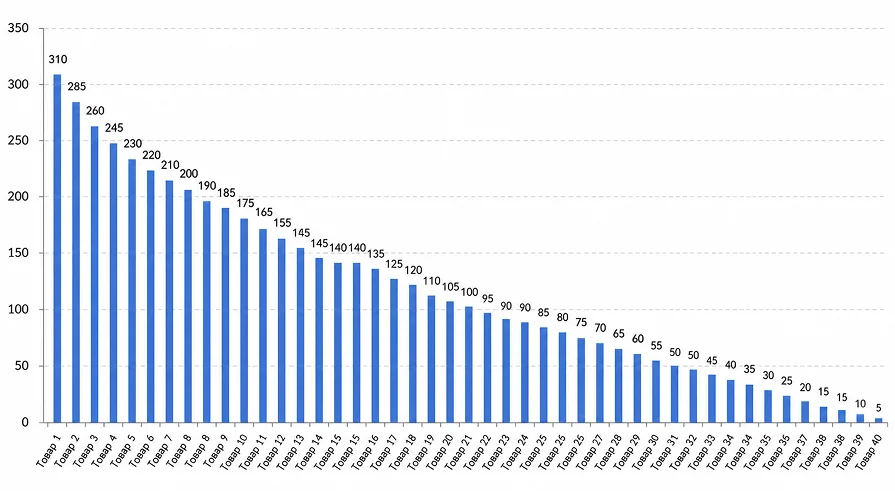

Слишком много категорий

Столбчатые диаграммы хорошо работают с небольшим количеством категорий. Если на графике размещено 30–50 столбцов, в глазах рябит и сравнивать значения становится сложно.

В такой ситуации лучше показать только самые важные позиции, объединить часть данных в группы или использовать другой формат визуализации.

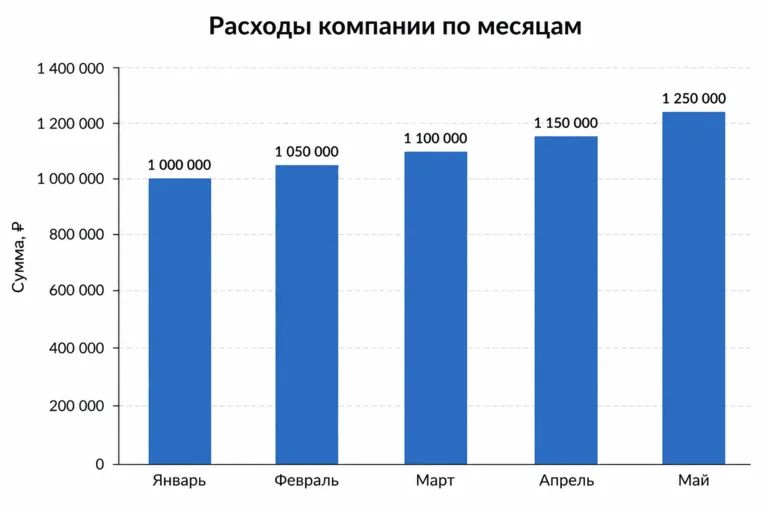

Неподходящий тип диаграммы

Одна из самых частых ошибок — использовать диаграмму не для той задачи.

Например, если нужно сравнить структуру расходов компании по месяцам, простая столбчатая диаграмма не покажет распределение затрат внутри каждого месяца. Для такой задачи лучше подойдёт диаграмма с накоплением.

Перед построением визуализации полезно сформулировать вопрос, на который она должна ответить. Именно от этого зависит выбор типа диаграммы.

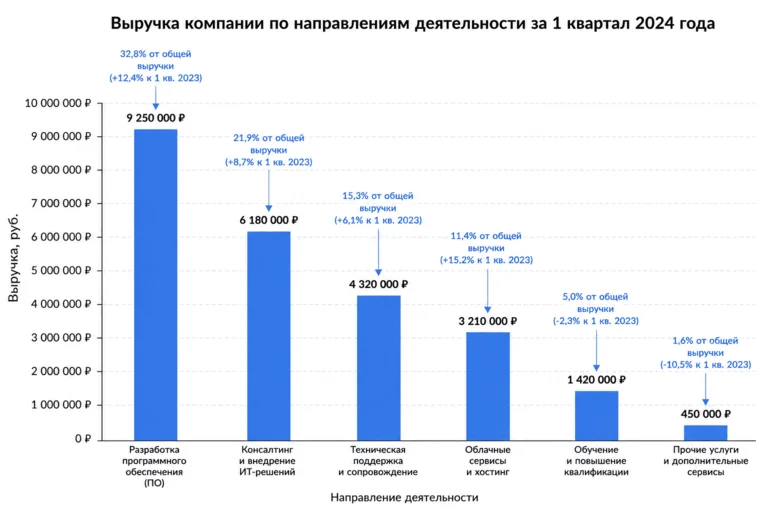

Перегруженные подписи

Иногда на диаграмму пытаются поместить слишком много текста: длинные названия категорий, значения, проценты, дополнительные комментарии и примечания. В результате пользователю приходится читать подписи дольше, чем анализировать сами данные.

Если категории имеют длинные названия, лучше использовать горизонтальную столбчатую диаграмму или сократить подписи до понятных сокращений.

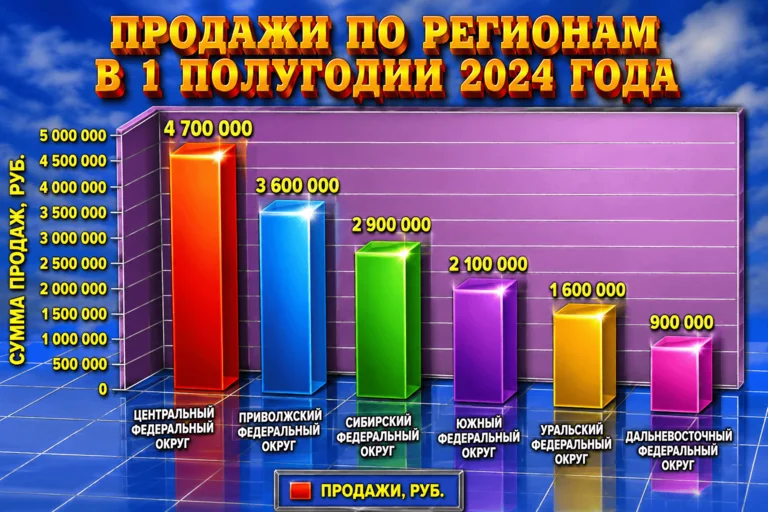

Избыток украшений и эффектов

Объёмные и разноцветные диаграммы были популярны в начале 2000-х, но сейчас это не самый удачный способ визуализации данных. Трёхмерные эффекты искажают восприятие размеров столбцов, из-за перспективы некоторые значения кажутся больше или меньше, чем есть на самом деле.

Пестрота также усложняет восприятие. Если каждый столбец окрашен в свой яркий оттенок, внимание пользователя рассеивается.

Для простых диаграмм обычно достаточно одного цвета с акцентным выделением важных значений. В группированных диаграммах и диаграммах с накоплением лучше использовать ограниченную палитру и придерживаться цветового кодирования: за каждой категорией закреплен свой оттенок.

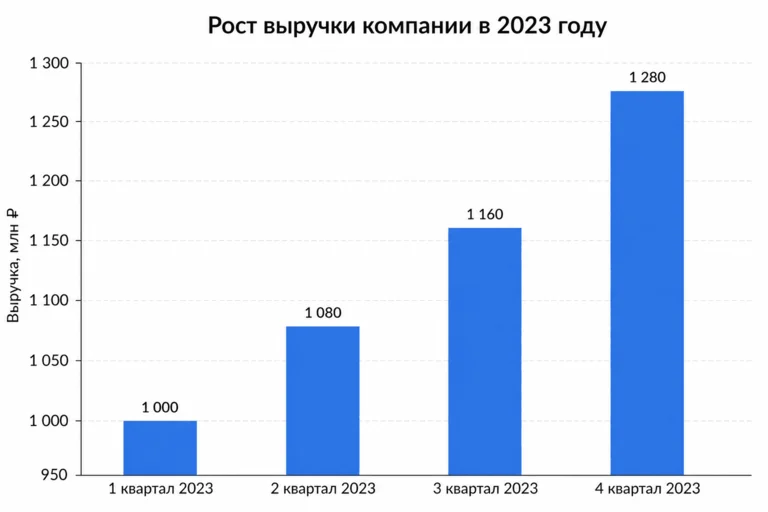

Неправильный масштаб

Если ось начинается не с нуля, небольшая разница между показателями может выглядеть как огромный разрыв. Такая визуализация способна исказить выводы и создать ложное впечатление о данных.

В большинстве случаев для столбчатых диаграмм лучше начинать шкалу с нуля.

Отсутствие подписей и единиц измерения

Без названия диаграммы, подписей осей и единиц измерения пользователю приходится догадываться, о каких данных идёт речь: это рубли, проценты, количество клиентов или что-то другое. Даже самая простая диаграмма должна содержать минимум контекста, необходимого для её понимания.

Как выбрать подходящий тип столбчатой диаграммы

Ориентируйтесь на свои задачи.
